Nos traversées et connecteurs hermétiques verre-métal  sont destinés à des applications telles que l’instrumentation du  vide et de l’ultravide, la connectique aéronautique-spatiale et sous-marine, l’électronique au sens large, l’énergie.

 Ils trouvent particulièrement leur utilité dans le cadre d’une utilisation dans des environnements sévères,  tels que le vide poussé, les pressions et les températures élevées.

 A titre d’exemple, on les retrouve dans les applications suivantes :

• électronique embarquée pour l’aéronautique-spatial, civile et militaire,
• matériels de défense,
• l’instrumentation d’analyse et médicale,
• la physique des particules,
• le vide poussé et l’ultra vide,
• l'énergie….

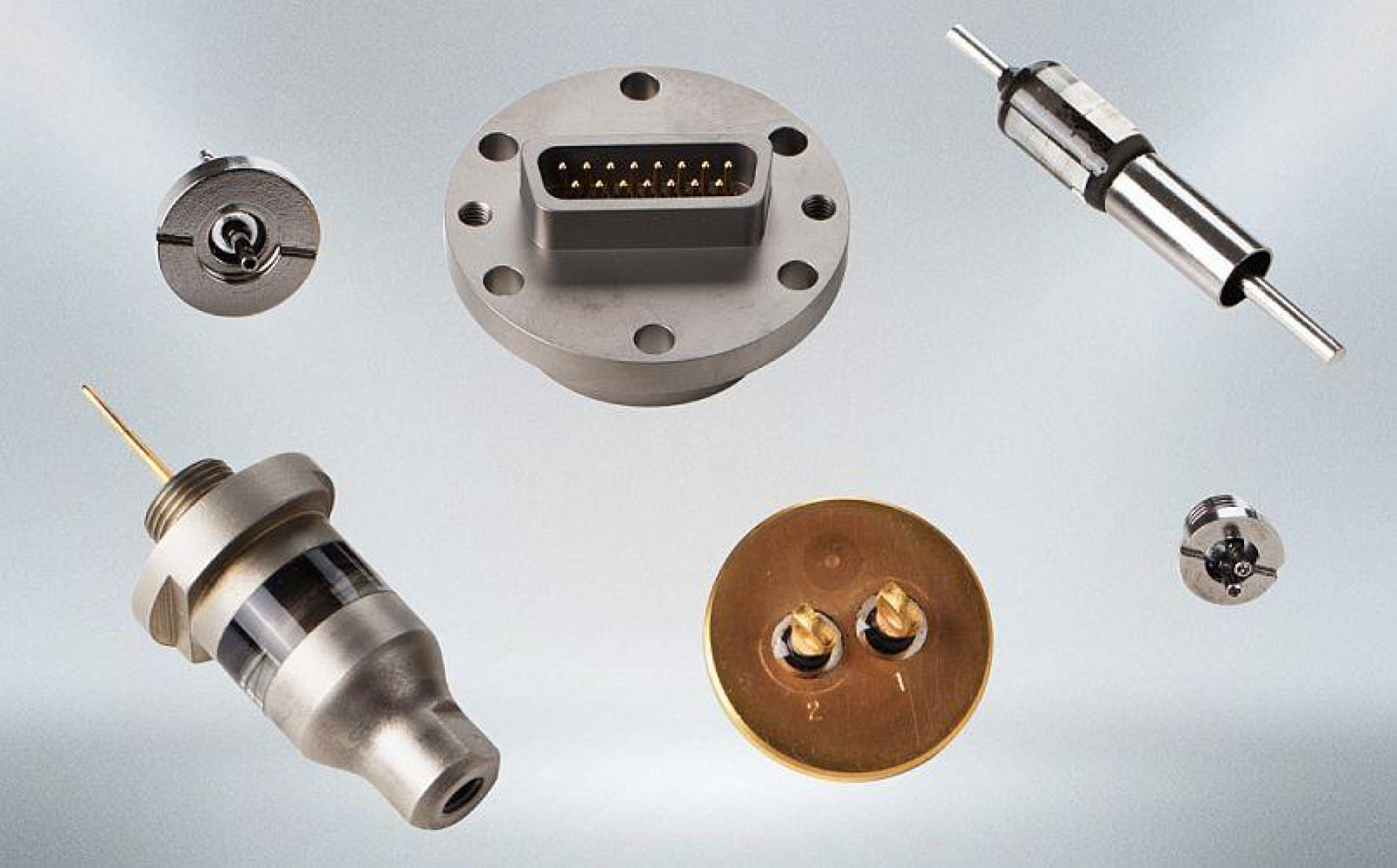

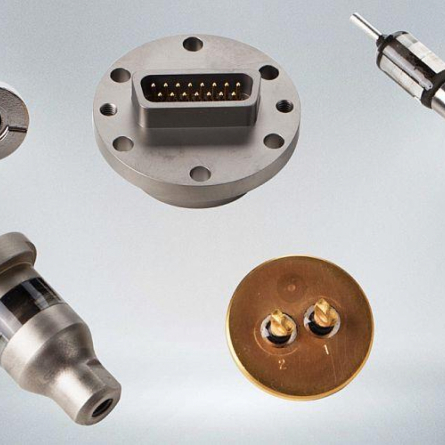

Du connecteur mono-broche,  au design multi-broches,  CTVM fabrique des connecteurs verre-métal ou des blocs-filaments céramique-métal conçus sur une base de verre de scellement et un métal associé.

La liste ci-après des produits n’est pas exhaustive, dans la mesure où la société intervient principalement sur des ensembles verre-métal spécifiques clients.  A titre d’exemple, nous réalisons des :

• traversées haute-tension pour la spectrométrie de masse, les canons à électrons...
• connecteurs hermétiques haute-tension et/ou haute pression et/ou haute température pour l’industrie de l'énergie...
• enveloppes verre-métal de canons pour les tubes électroniques,
• traversées hermétiques pour capteurs embarqués...



CTVM réalise également quelques modèles de traversées hermétiques haute-tension  verre-métal  standards.

Les versions magnétiques sont conçues avec une jupe et un conducteur en Kovar (alliage fer-nickel). Des versions amagnétiques peuvent être conçues avec une jupe en inox et un conducteur en molybdène.

Deux familles de traversées standard sont disponibles :

• Traversée type 102 – Isolement > 10 ¹² Ohms pour des tenues au claquage de 10 à 20 Kv – Jupes de diamètre 6 – 8 – 10 mm – conducteurs de diamètres 1 à 2 mm
• Traversée type 103 – Isolement > 10 ¹⁰ Ohms pour des tenues au claquage de 2 à 15 Kv – Jupes de diamètre 4 – 5 – 6 – 8 -10 mm et conducteurs de diamètre 1 à 4 mm

Lors de la conception d'un scellement verre-métal, le choix du verre et du métal associé est le critère le plus important.

Les nuances de verres les plus utilisées sont le verre de qualité électronique (Schott 8250), les verres spécifiques de scellement de la famille des borosilicates et sodocalciques.

Le métal associé directement au verre doit avoir un coefficient de dilatation proche afin de réduire le risque de contraintes résiduelles dans le scellement qui amèneraient à la rupture de celui-ci. Les alliages fer-nickel (Kovar, FN48, FN52....), le molybdène  et l'acier inox sont les nuances les plus utilisées.
